Balizadores para Obstáculos Aéreos - SR 24

Código: 20

Os Balizadores modelo ESR são indicados para sinalização luminosa de obstáculos a navegação aérea e atendem a portaria do Ministério da Aeronáutica, normas da ABNT, ICAO e FAA.

Características

Características: Balizadores para Obstáculos Aéreos - SR 24

São fabricados com materiais de alta qualidade e tecnologia desde a liga dos metais, polímeros e semicondutores, para permitir um resultado eficaz com maior economia e confiabilidade.

  • Emissores de luz a LED de 100.000 horas. Não necessita de manutenção ou troca de lâmpada.
  • O piscar com LEDs não reduz sua vida útil, diferente do que ocorre com lâmpadas.
  • Baixíssimo consumo, permitindo utilizar fontes de energia alternativa;
  • Baixíssima manutenção, reduzindo custos de troca e riscos para acessar os sinalizadores;
  • Funcionamento automático, sem intervenção de operadores;
  • Circuito totalmente eletrônico, sem peças de desgaste, compacto e leve;
  • Cores de luz sem necessidade de filtros;
  • Permite desenvolver aplicações customizadas de sinalização.
  • Atende à Norma NBR 15.238 / 2005.

Características Elétricas

Corrente máxima 0,23 A

Consumo máximo 26,2 Watts

Alimentação do Balizador 110/220 AC

Alimentação do conversor 110 / 220 VAC 50-60Hz

Acionamento Automático

Interferência EMI/RFI – Não emite interferências

Vida útil estimada antes de falha (MTBF) 100.000 horas

Características Construtivas

Emissor de Luz – LED Diodo emissor de luz de alta potência

Corpo em alumínio fundido com pintura eletrostática

Lente em Macrolon (polímero resistente ao sol e raios UV)

Umidade 90%

Temperatura -30° + 85°

Fixação rosca fêmea 3/4 " NPT

Isolação IP65 Norma IEC529

Dimensões em (mm) 210 alt. X 104 diâm.

Peso ~ 1,50 Kg

Garantia de 12 meses por defeito de fabricação

Aplicação

Aplicação: Balizadores para Obstáculos Aéreos - SR 24

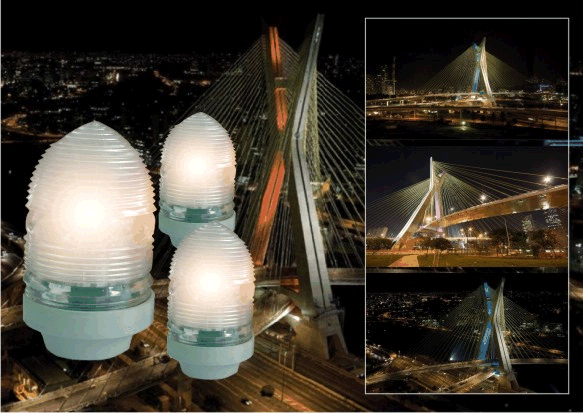

São instalados no topo de torres, chaminés, antenas, pontes, caixas d’água, edifícios, turbinas eólicas e outros obstáculos que possam causar perigos às aeronaves, permitindo que sejam visualizados a grandes distâncias.

Os balizadores devem atender às especificações do Ministério da Aeronáutica, normas ABNT, ICAO e FAA.

Informações Técnicas

Informações Técnicas: Balizadores para Obstáculos Aéreos - SR 24

Cód. Modelo 20

Classe de intensidade (portaria 256/GC5)** Média

Classificação ICAO: B/C

Período de Funcionamento Diurno / Noturno

Intensidade luminosa mínima em Branco = 30 Diurno 30.200 / Noturno 15.100 Cd (Candelas)

Intensidade luminosa mínima em Vermelho = 32 Diurno 11.600 / Noturno 5.800 Cd (Candelas)

Intensidade luminosa mínima em ) Azul = 34 Diurno 19.600 / Noturno 9.800 Cd (Candelas)

Intensidade luminosa mínima em Amarelo = 34 Diurno 9.600 / Noturno 4.800 Cd (Candelas)

Intensidade luminosa mínima em Verde = 34 Diurno 21.000 / Noturno 10.500 Cd (Candelas)

FPM – Frequência de disparos p/ minuto = Fixa ou Piscante 40-60 FPM

Ângulo de Abertura Vertical 7º - 10º

Testes a 25°C Tolerância: + ou – 15%

Portaria nº 256/GC5 de 13/05/2011
